ansys轴对称模型之二维模型

轴对称问题
(当用三维模型仿真计算时间太长时，将它转化为二维模型，x轴为径向方向，y轴为旋转轴)

轴对称模型几何建立有两大要素，分别为
1.平面必须建立在全局坐标平面X-Y的第一、二象限内；
2.全局坐标Y轴为原始模型的旋转轴，全局坐标X轴为原始模型的径向方向
如果是从外部导入三维模型，则需要它先用thin/surface命令转成二维面。在完呈上述两个步骤时，

先通过rotate等将模型在与xy平行的平面显现出来（先满足第二点，即x轴为径向方向，y轴为旋转方向）

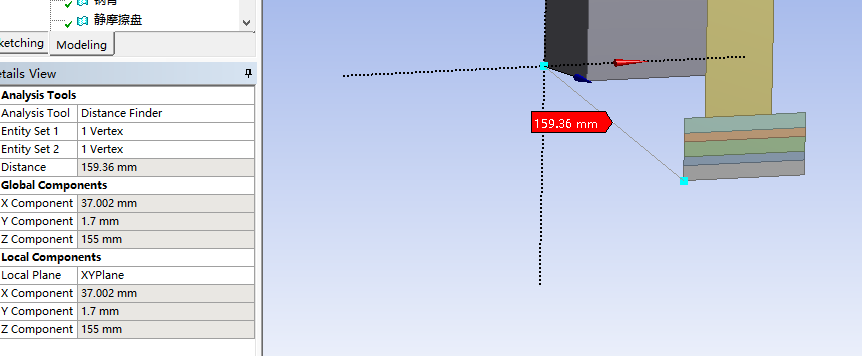

2.通过在zx平面或yz平面调整z的距离使二维图形在xy平面内（测量z的距离可以通过在全局坐标里画一个简易的长方体，再通过distance finder 测出）
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201027150452346.png?x-oss-process=image/waterm
ark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L25paGFvc2hlbmppbmc=,size_16,color_FFFFFF,t_70#pic_center)
3.通过transplant移动二维模型使它在二维模型的第一二象限
