Binder完整的IPC通信流程——源码分析

今天这篇文章是通过看源码的方式做总结：

• 从客户端的应用层到binder驱动，然后从binder驱动在到服务端的应用层
• Binder的协议通信流程

还是根据这幅图，我们来看下源码，从客户端到服务端的流程：

1、客户端Proxy调用fromwork的是java层BinderProxy

2、fromwork的是java层BinderProxy调用 native的Bpbinder

3、native的Bpbinder调用IPCThreadState的transact

3.1Pracel数据转换成Binder识别的数据，Binder_transaction

3.2 先在驱动里面写数 ，然后通过驱动的回复标记，处理操作，收到REPLY后，在mIn中读出来转成Parcle返回回去

3.3由此可以看出，最终与驱动的数据是binder_write_read 不是parcel 不是binder_transaction,最终调用iocl写出去。但是注意代码看出，写的优先级 高于读的优先级

---

至此 客户端的操作看完了，我们接着看下服务端的操作

继续看BBinder怎么传到java层的

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200426183916429.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zOTA3OTA0OA==,size_16,color_FFFFFF,t_70

---

下图是Binder相关的协议流程图：
1、Client端向发起IPC指令BC_TRANSACTION，驱动收到返回BR_TRANSACTION_COMPLETE
2、然后驱动向Server端传递BR_TRANSACTION，Server端收到后，进行处理，然后通知Binder驱动已经返回，驱动完成后，回复BR_TRANSACTION_COMPLETE，然后驱动在返回客户端指令BR_REPLY。至此整个流程结束

总结：

客户端流程：

1.客户端的Proxy（java层服务的代理）调用transact()
2.调用Framwork层的binderProxy 的tranceNative()
3.然后通过Parcel转换成BpBinder，再次transact()
4.此时会调用IPCThreadState的tansact(), 注意和驱动打交道的是IPCThreadState，不是BinderProxy，也不是BpBinder。

• 着重介绍一个IPCThreadState的tansact方法第一个参数mHandle：和Binder驱动交互的时候，只传mHandler，驱动和mHandle知道对应的binder引用，也就会找到对应的binder实例

5.IPCThreadState的tansact， 注意：IPCThreadState中由两个引用mOut： 我们在驱动写东西的时候，先这里面。 mIn：我们在驱动中读数据的时候， 先读到mIn中

• a.第一件事：是先把java层的数据转换数据格式parcel转换成binder_transaction.
• b.第二件事：在一个循环中，先与驱动交互把数据写出去，然后不断接收驱动指令。（这里注意最终和Binder数据格式事binder_write_read，不是parcel也不是binder_transaction）
• BC_TRANSACTION: 表示驱动已经接收到客户端的请求了
• BC_REPLY: 表示服务端已经接收到请求，可以退出了
• c.收到BC_REPLY指令后，从mIn中binder_trancasion在转成Parcle，返回上层

服务端流程：

1、new 一个普通线程，然后传入Binder驱动，成为binder线程池

• BC_ENTER_LOOPER : 表示这个线程主动注册到Binder驱动
• BC_REGISTER_LOOPER: 被动处理，由Binder驱动先申请，然后应用再来注册

2、进入循环里面操作

• a、从驱动中取数据（mIn中取出来转成对应的数据格式）
• b、从mIn中不断的读取指令，进入case操作。（根据不同指令，走不通的case，流程：client请求发给驱动，驱动发给Server，Server的binder线程中就会收到这个指令）
• c、case中接收指令BR_TRANSACTION，读出数据转成parcel转给上层（java层）
• d、传到上层以后，往驱动写一跳数据指令为BC_REPLY，客户端接收到这个标记以后，就可以退出返回了，然后我们发送请求的时候waitForResponse(null,null), 表示不用等待请求返回结果

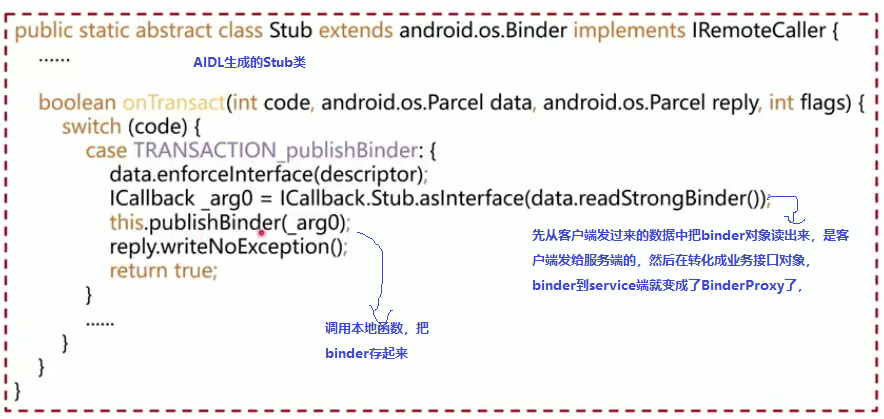

3、BBinder怎么传到java层的?

• a、在native通过JNI调用，调用Binder对象的onTransact()方法。 Binder对象就是AIDL生成的Stub类
• b、调用本地函数publishBinder,调用本地函数，把binder存起来

4、解释一下asInterface(): 先从客户端发过来的数据中把binder读出来，然后在转化成业务接口的对象，Binder到server端就binderProxy了
