复习一下华为基础的数通命令吧,原创文章,可能有技术理解错误,欢迎指正,请与我联系,谢谢!

介绍-链路聚合(eth-trunk)

  • 将交换机两条或以上的二层物理接口绑定为一条逻辑接口:
    • 目的:链路带宽叠加、链路负载均衡、提高可靠性(只要绑定的物理端口未全部故障,逻辑端口可正常工作)
  • 链路聚合有两种模式:
    • 手工负载分担模式(要求相连端口要一样的端口类型速率双工模式、同vlan
    • LACP模式(自动协商,自动设置活动端口和备份端口,备份端口在活动端口故障时候工作)

一、配置-手工负载分担模式

绘制拓扑

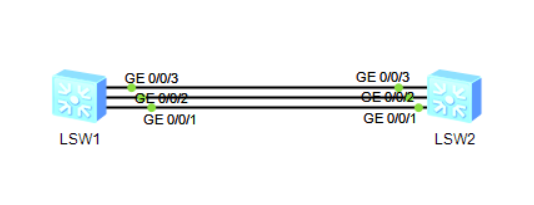

图1.链路聚合拓扑

设置端口协商

  • S1和S2同理,关键目录加粗显示
//可选,关闭终端输出,敲着命令突然来一堆文字,思路都被打断了呢 un t m
<Huawei>undo terminal monitor

//进入系统视图
<Huawei>system-view

//设置交换机的名称
[Huawei]sysname S1

//创建临时组方便同时配置(类似于思科交换机的range命令),当然也可以创建永久组
[S1]port-group group-member GigabitEthernet 0/0/9 GigabitEthernet 0/0/10

//关闭自动协商模式
[S1-port-group]undo negotiation auto
[S1-GigabitEthernet0/0/9]undo negotiation auto
[S1-GigabitEthernet0/0/10]undo negotiation auto

//设置接口速率为 1000Mbit/s
[S1-port-group]speed 1000
[S1-GigabitEthernet0/0/9]speed 1000
[S1-GigabitEthernet0/0/10]speed 1000

//设置双工模式为全双工
[S1-port-group]duplex full
[S1-GigabitEthernet0/0/9]duplex full
[S1-GigabitEthernet0/0/10]duplex full

>quit

设置链路聚合端口绑定

  • S1和S2同理
//创建链路聚合接口1,并进入。这个编号本地有效,S1和S2可以设置不一样的编号,范围0-63
[S1]interface Eth-Trunk 1

//模式为手工负载均衡
[S1-Eth-Trunk1]mode manual load-balance   //LACP模式模式在这里有所不同,为mode lacp-static
>quit

//进到端口去设置链路聚合的绑定(eth-trunk命令在port-group下用不了,老老实实这样操作吧)
[S1]interface GigabitEthernet 0/0/9

//将接口 0/0/9 接入到聚合链路 1 中
[S1-GigabitEthernet0/0/9]eth-trunk 1
>quit

//同理
[S1]interface GigabitEthernet 0/0/10

//将接口 0/0/10 接入到聚合链路 1 中
[S1-GigabitEthernet0/0/10]eth-trunk 1
>quit

查看绑定情况

  • 查看端口信息
  • display interface Eth-Trunk 1
  • display Eth-Trunk 1
  • display STP brief、用生成树看也得
[S1]display interface Eth-Trunk 1
Eth-Trunk1 current state : UP
Line protocol current state : UP
Description:
Switch Port, PVID :    1, Hash arithmetic : According to SIP-XOR-DIP,Maximal BW:
 2G, Current BW: 2G, The Maximum Frame Length is 9216
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 4c1f-cc78-1170
Current system time: 2022-08-14 18:32:18-08:00
    Input bandwidth utilization  :    0%
    Output bandwidth utilization :    0%
-----------------------------------------------------
PortName                      Status      Weight
-----------------------------------------------------
GigabitEthernet0/0/9          UP          1
GigabitEthernet0/0/10        UP          1
-----------------------------------------------------
The Number of Ports in Trunk : 2
The Number of UP Ports in Trunk : 2

二、拓展-三层设备配置手工负载分担模式

绘制拓扑

  • 使用三层交换机、路由器、防火墙效果一样的

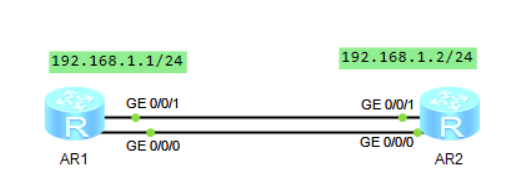

图2.三层设备下的链路聚合

设置链路聚合和绑定

  • R1和R2同理,只不过多一步为Eth-Trunk逻辑接口绑定的IP。
//可以参考上部分
<Huawei>un t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1

//#########################
//创建链路聚合接口1,并进入。三层设备的链路聚合端口需要设置ip
[R1]interface Eth-Trunk 1
//切换链路聚合端口为三层模式
[R1-Eth-Trunk1]undo portswitch  //这里最重要之一啦
//set ip
[R1-Eth-Trunk1]ip address 192.168.1.1 24
>q

//进入到目标物理端口来绑定吧
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]eth-trunk 1
>q
[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]eth-trunk 1
>q



三、拓展-LACP模式

  • 其实LACP模式在绑定端口设置端口熟悉下和手动配置一样
  • mode manual load-balance处配置有所不同配置为mode lacp-static
  • 我这边就从这里拓展
图3.拓展LACP模式
[S1]interface Eth-Trunk 1

//LACP模式模式
[S1-Eth-Trunk1]mode lacp-static
>quit

//进到端口去设置链路聚合的绑定
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]eth-trunk 1
>q

//同理
[S1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]eth-trunk 1
>q

//同理
[S1]interface GigabitEthernet 0/0/3
[S1-GigabitEthernet0/0/3]eth-trunk 1
>q
  • lacp模式下,会有备份的端口,在主用端口出故障时会顶替上
  • 所以会有一条链路其实是不在工作中,所以一般比手工模式多一个端口
